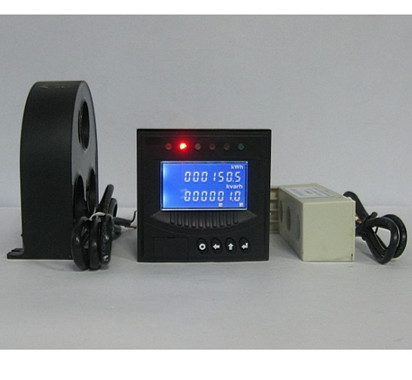

RNP500M系列智能型马达保护器
产品概述：
RNP500M系列智能型马达保护装置也叫电动机智能测控装置 ，是集电动机监测、保护、控制、通讯等功能于一体 。产品与接触器配合为低压交流电动机回路提供了一整套集控制、保护、监测和总线通讯于一体的专业化解决方案 。该产品取代了传统的热保护器 ，漏电保护器 ，中间继电器 ，电流互感器 ，控制开关 ，指示灯 ，变送器等多种附加元件 ，是智能化MCC柜的理想选择 。该测控装置具有工作稳定可靠、测量准确度高、安装方式灵活、保护参数设定简单、保护功能齐全、控制功能全面等特点 。它还能通过本机RS485远程通信接口与PLC、PC机组成网络监控系统 ，支持Modbus-RTU通信协议 ，可实现遥测、遥信、遥控等功能 。广泛用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业 。
■ 可通过装置面板、远方硬接点、远方通讯实现合/跳闸操作 ，也可通过装置内置可编程功能实现合/跳闸操作 ，且权限可设定 。
■ 内置多种保护功能 ，仅需简单选择即可实现保护投入或退出、报警或跳闸 。
■ 具有抗晃电功能 ，当生产工艺过程中发生短时晃电现象 ，此功能可保护工艺过程连续性 。
■ 现场显示电动机运行状态 ，带19次最近事件记录查询 。
■ 系统内置百年日历时钟 ，可查看运行时间和停车时间 。
■ 具有完善的自检功能 ，包括存储器、出口、通讯口等检测 ，发现装置异常能自动告警 。
■ 采用分体式安装 ，安装灵活 ，主机可采用导轨式安装或直接螺丝固定安装 ，主机为面板开孔式安装 。
|
项目 |
参数 |
说明 |
|
额定参数 |
交流电压：线电压380V/100V |
订货时说明 |
|
交流电压：外置电流互感器：1-400A 内置电流互感器：5A（取自CT二次侧） |
订货时说明 |
|
|
额定频率：50Hz |
|
|
|
电源 |
工作电源：DC110V-340V或AC85-264V 开入电源：AC220V/110V或DC220V/110V/48V/24V |
订货时说明 |
|
测量精度 |
保护电流：≤±5% 保护电压：≤±5% |
|
|
有功功率：0.5级 无功功率：0.5级 |
仅限RNP502M |
|
|
有功电能：1.0级 无功电能：1.0级 |
||
|
系统频率：≤±0.02Hz 功率因数：≤±1% 延时整定延时动作值：不超过±40ms |
|
|
|
功耗 |
正常工作不大于3W ，动作是大于8W 交流电压回路：不大于0.2VA/相 交流电流回路：不大于0.5VA/相 |
|
|
过载能力 |
交流电流回路;1.5倍额定电流下连续工作 10倍额定电流下允许10s 20倍额定电流下允许2s 交流电压回路：1.2倍额定电压下连续工作 |
|
|
通讯能力 |
标准RS485通讯接口 |
|
|
工作BB娱乐平台登录艾弗森 |
工作温度：-25℃～+65℃ |
|
|
贮存温度：-40℃～+70℃ |
|
|
|
相对湿度：最大相对温度为95%且表面无凝露 |
|
|
|
性能 |
绝续性能≥100M 介质强度≥AC2000V 抗电磁干扰性能：符合IEC255-22规定 |
|
|
型号 |
RNP503M |
RNP502M |
RNP501M |
|
|
显示方式 |
中文液晶 |
中文液晶 |
双排数码管 |
|
|
继电器输出 |
6路 |
6路 |
2路 |
|
|
开关量输入 |
9路 |
5路 |
3路 |
|
|
远方控制 |
有 |
有 |
无 |
|
|
4-20mA |
可扩展两路 |
一路 |
一路 |
|
|
漏电流检测 |
选配 |
选配 |
选配 |
|
|
起动方式 |
6种以上 |
6种以上 |
直接起动 |
|
|
保护功能 |
13种 |
13种 |
12种 |
|
|
起动时短路、运行时短路、起动时过载保护、运行时过载保护、过负荷保护、欠载保护、电流不平衡保护、缺相保护、过电压保护、欠电压保护、起动超时保护、失电重启保护、堵转保护 |
开启时发生故障、开启时电机负载护理性、工作时电机负载护理性、过承载护理性、电流大小不取舍护理性、缺相护理性、过输出功率护理性 、欠输出功率护理性、开启超时护理性、欠载护理性、堵转护理性、漏电流大小护理性（配置） |
|||
|
测量监控 |
三相电压、电流、功率等 |
一相电压、三相电流 |
||
|
电能计量 |
有功、无功总电能 |
无 |
||
|
RS485通讯 |
可括展四公里 |
一路 |
一路 |
|
|
通讯协议 |
Modbus-RTU规约或其他 |
|||
|
开孔尺寸 |
显示：103*63 主机：标准35mm导轨安装或螺丝固定135*70 |
90*90 |
46*94 |
|
