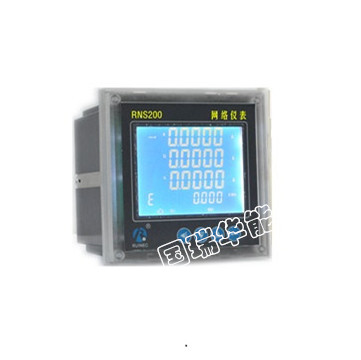

RNS200网络电力仪表
RNS293系列多功能网络电力仪表



产品概述:
· 全系顶配RS485通信/MODBUS通信合同样本;
· LED或高清洗LCD彰显 ,可视度更高;
· 全系必选蜂鸣器越限告警 ,具备声光电警告
· 能量脉冲造成的的读取 ,4~20mA模拟仿真量的读取
· 不支持旋转开关量进入 ,汽车继电器电线电缆打印输出
· 电子仪容仪表通过專用失电护理线路 ,在失电情况报告下 ,数据文件导出不丢 失 ,恢愎电源开关后 ,电子仪容仪表仍然自动运行;
· 面板价格镶入组装 ,卡条固定不动;背插式插头接线头处鼻子插头接线头处制作 ,组装便捷 ,插头接线头处简单的;
技术参数 |
技术指标 |
|||
精度等级 |
电流、电压0.2级;功率、电能0.5级;频率:±0.05HZ |
|||
输 入 |
适用网络 |
单相、三相三线制、三相四线制 |
||
电压 |
额定值 |
AC100V、AC220V(订货请说明) |
||
过 载 |
持续1.2倍 ,瞬间2倍/1秒 |
|||
电流 |
额定值 |
AC5A或AC1A(订货请说明) |
||
过 载 |
持续1.2倍 ,瞬间电流10倍/1秒 |
|||
频率 |
45Hz ~ 55Hz |
|||
输 出 |
通讯 |
RS485-Modbus协议 |
||
开关量输入 |
AC220V/DC220V/DC110V ± 25%输入 |
|||
继电器输出 |
触点容量250VAC、5A ,220VDC、0.5A ,110VDC、1A ,30VDC、5A |
|||
显示方式 |
可编程、切换;LED/LCD显示 |
|||
工作电源 |
宽 压 型 |
AC85V ~ AC265V , DC100V ~ DC300V |
||
功 耗 |
小于3VA |
|||
绝缘强度 |
2kV(各回路之间 ,测试电压为交流有效值) |
|||
绝缘电阻 |
≥ 50MΩ |
|||
工作条件 |
BB娱乐平台登录艾弗森温度:-20℃~+70℃ |
|||
储存温度:-30℃~+85℃ |
||||
相对湿度: 5%~95% ,无凝露 |
功能 型号 |
RNS291-A |
RNS291-B |
RNS293-A |
RNS293-B |
RNS293-C |
RNS293-D |
||
实 时 测 量 |
电流 |
● |
● |
● |
● |
● |
● |
|
电压 |
● |
● |
● |
● |
● |
● |
||
有功功率 |
● |
● |
● |
● |
● |
● |
||
无功功率 |
● |
● |
● |
● |
● |
● |
||
功率因素 |
● |
● |
● |
● |
● |
● |
||
视在功率 |
● |
● |
● |
● |
● |
● |
||
频率 |
● |
● |
● |
● |
● |
● |
||
电 能 |
双向有功电度 |
● |
● |
● |
● |
● |
● |
|
双向无功电度 |
● |
● |
● |
● |
● |
● |
||
分 析 |
谐波分析 |
|
|
|
|
● |
● |
|
复费率 |
|
|
|
|
|
● |
||
功 能 输 出 |
C |
485通讯 |
● |
● |
● |
● |
● |
● |
K |
开关量输入 |
|
● |
|
● |
● |
● |
|
J |
继电器输出 |
|
● |
|
● |
● |
● |
|
M |
脉冲输出 |
|
○ |
|
○ |
○ |
○ |
|
AO |
模拟量输出 |
|
|
|
○ |
○ |
○ |
|
O |
蜂鸣器报警 |
○ |
○ |
○ |
○ |
○ |
○ |
|
显示方式 |
液晶(LCD) |
○ |
○ |
○ |
○ |
● |
● |
|
数码管(LED) |
● |
● |
● |
● |
|
|
||
外形尺寸 |
48方形 |
○ |
○ |
|
|
|
|
|
48槽形 |
○ |
○ |
|
|
|
|
||
72方形 |
○ |
○ |
○ |
○ |
○ |
○ |
||
96方形 |
|
|
○ |
○ |
○ |
○ |
