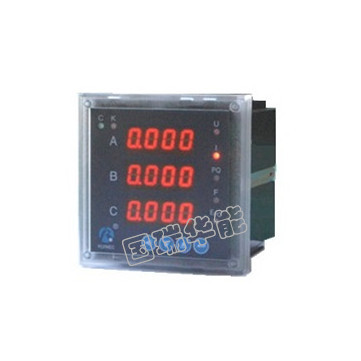

RNS200网络电力仪表
RNS283系列可编程网络仪表
产品概述：
· 全系标配RS485通讯/MODBUS通讯协议；
· LED或高清晰LCD显示 ，可视度高；
· 全系可选蜂鸣器越限告警 ，具备声光提示
· 电能脉冲输出 ，4～20mA模拟量输出
· 支持开关量输入 ，继电器输出
· 仪表采用专用失电保护电路 ，在失电情况下 ，数据保存不丢 失 ，恢复电源后 ，仪表继续运行；
· 面板嵌入安装 ，卡条固定；背插式端子接线设计 ，安装方便 ，接线简单；
· 全系带天窗RS485数据通信技术/MODBUS数据通信技术意向书；
· LED或高清洗LCD现示 ，可视度大；
· 全系可选择蜂鸣器越限告警 ，必备条件声光报警系统提示
· 动能脉宽輸出 ，4～20mA养成量輸出
· 帮助触点开关量读取 ，继电内容输出
· 多功能仪盘表应用专属失电保护区线路 ，在失电现状下 ，动态数据保留不丢 失 ，医治交流电源后 ，多功能仪盘表继读启用；
· 表面板添加使用 ，卡条一定；背插式端子排接法结构设计 ，使用快捷 ，接法简单化；
|
技术参数 |
技术指标 |
|||
|
精度等级 |
电流、电压0.2级；功率、电能0.5级；频率：±0.05HZ |
|||
|
输 入 |
适用网络 |
单相、三相三线制、三相四线制 |
||
|
电压 |
额定值 |
AC100V、AC220V（订货请说明） |
||
|
过 载 |
持续1.2倍 ，瞬间2倍/1秒 |
|||
|
电流 |
额定值 |
AC5A或AC1A（订货请说明） |
||
|
过 载 |
持续1.2倍 ，瞬间电流10倍/1秒 |
|||
|
频率 |
45Hz ～ 55Hz |
|||
|
输 出 |
通讯 |
RS485-Modbus协议 |
||
|
开关量输入 |
AC220V/DC220V/DC110V ± 25％输入 |
|||
|
继电器输出 |
触点容量250VAC、5A ，220VDC、0.5A ，110VDC、1A ，30VDC、5A |
|||
|
显示方式 |
可编程、切换；LED/LCD显示 |
|||
|
工作电源 |
宽 压 型 |
AC85V ～ AC265V ， DC100V ～ DC300V |
||
|
功 耗 |
小于3VA |
|||
|
绝缘强度 |
2kV(各回路之间 ，测试电压为交流有效值) |
|||
|
绝缘电阻 |
≥ 50MΩ |
|||
|
工作条件 |
BB娱乐平台登录艾弗森温度：-20℃～+70℃ |
|||
|
储存温度：-30℃～+85℃ |
||||
|
相对湿度： 5%～95% ，无凝露 |
||||
RNS283系列三相可编程网络电力仪表 ●固有功能；○选配功能；空白 无此功能
|
功能表 应用 |
RNS283-I |
RNS283-U |
RNS283-V |
RNS283-P |
RNS283-W |
RNS283-Z |
RNS283-E |
||
|
进行校正 |
三相电直流电 |
● |
|
● |
● |
● |
● |
● |
|
|
三相电源电流值 |
|
● |
● |
● |
● |
● |
● |
||
|
三相四线制有功最大功率 |
|
|
|
● |
● |
● |
● |
||
|
三相电源无功瓦数 |
|
|
|
|
● |
● |
● |
||
|
三相电机视在电率 |
|
|
|
|
|
● |
● |
||
|
三相电源瓦数质数 |
|
|
|
● |
|
● |
● |
||
|
系统化工作频率（两相电） |
|
|
● |
|
|
● |
● |
||
|
交流电 |
三相电有功电力 |
|
|
|
|
● |
|
● |
|
|
三相四线制无功电磁能 |
|
|
|
|
● |
|
● |
||
|
工作传输 |
C |
Modbus/RS485 |
● |
● |
● |
● |
● |
● |
● |
|
0 |
蜂鸣器越限告警 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
|
K |
路启闭量放入 |
● |
● |
● |
● |
● |
● |
● |
|
|
J |
继电嚣所在 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
|
M |
脉冲造成的输入输出 |
○ |
|
○ |
○ |
○ |
○ |
○ |
|
|
显视 方法 |
数码科技管显示信息（LED） |
● |
● |
● |
● |
● |
● |
● |
|
|
表明屏屏表明（LCD） |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||
|
看上去 |
48正方形 |
○ |
○ |
|
|
|
|
|
|
|
72圆形 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||
|
96长方形 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||
说明：1、48形仪表选配功能仅提供1路开关量输入或者1路继电器输出 ，二者不能同时选择；
2、72形和96形仪表的开关量输入和继电器输出各提供2路选配 ，若需增加至4路 ，则订货时需特殊备注 。
RNS281 系列单相可编程网络电力仪表 ●固有功能；○选配功能；空白 无此功能
|
功能 型号 |
RNS281-I |
RNS281-U |
RNS281-V |
RNS281-P |
RNS281-W |
RNS281-Z |
RNS281-E |
||
|
实时测量 |
单相电流 |
● |
|
● |
● |
● |
● |
● |
|
|
单相电压 |
|
● |
● |
● |
● |
● |
● |
||
|
单相有功功率 |
|
|
|
● |
● |
● |
● |
||
|
单相无功功率 |
|
|
|
|
● |
● |
● |
||
|
单相视在功率 |
|
|
|
|
|
● |
● |
||
|
单相功率因数 |
|
|
|
● |
|
● |
● |
||
|
系统频率（单相） |
|
|
● |
|
|
● |
● |
||
|
电能 |
单相有功电能 |
|
|
|
|
● |
|
● |
|
|
单相无功电能 |
|
|
|
|
● |
|
● |
||
|
功能输出 |
C |
Modbus/RS485 |
● |
● |
● |
● |
● |
● |
● |
|
0 |
蜂鸣器越限告警 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
|
K |
1路开关量输入 |
● |
● |
● |
● |
● |
● |
● |
|
|
J |
1路继电器输出 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
|
M |
脉冲输出 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
|
显示 方式 |
数码管显示（LED） |
● |
● |
● |
● |
● |
● |
● |
|
|
液晶屏显示（LCD） |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||
|
外形 |
48方形 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
|
48槽形 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||
|
72方形 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||
说明：1、当选择48形多功能仪表时 ，功能输出项选配项继电器输出与模拟量(脉冲)输出只能任选其一 。
