RNP870弧光保护装置
产品概述：
RNP870数字智能电弧光保护系统是我公司在长期电力系统保护产品设计研发的基础上 ，结合国外先进技术理念开发的新一代智能型弧光保护产品 。
该系列产品包括RNP870弧光保护主单元、RNP870-KZ弧光扩展单元以及RNP870-TT弧光采集单元 。
产品主要应用领域：
■ 开关柜内部故障保护
■ 开关柜内母线保护
■ 馈线电缆连接头保护
■ 箱式变电站保护
产品通过监测开关柜内部发生故障时产生弧光这一特点 ，结合过流闭锁这一原理 ，动作快速可靠、系统配置简单、适应性强 ，是目前最为理想的母线保护解决方案 。
电弧光保护系统可接入若干个由弧光传感器传来的电弧光信号以及电流信号 。弧光传感器可放置在开关设备的任何位置 ，通常安装在开光柜各间隔室内 ，也可沿母线放置 。电弧光保护主要动作依据为故障产生的两个不同因素：弧光及电流增量 。当同时检测到特定强度的弧光和电流增量时发出跳闸命令 ，并可显示故障发生的位置 。
■ 采用32位工业级微处理器 ，速断快、精度高 。
■ 大屏幕液晶显示 ，操作简单 ，人机交互友好 。
■ 关键元器件均采用进口优质产品
■ 100%快速保护：可实现中低压母线、开关柜内部故障快速保护
■ 选择性：弧光保护系统综合弧光 保护和高速通讯网络技术 ，吸收弧光保护、失灵保护和电流保护的夜店 ，是一种基于选择性的快速保护系统
■ 可靠性：优秀的电磁兼容性能 ，弧光传感器采用无源设计 ，所有单元之间均采用光纤连接 ，弧光信号通过光纤进入采集单元 ，光电转换在采集单元内完成 。整个系统可通过国标和IEC最高等级电磁兼容试验 ，能够应用在各种负载的电磁IBB娱乐平台登录艾弗森 中
■ 双重判据：弧光保护动作判据为弧光和电流 ，系统可以整定为只监测弧光、同时监测弧光和过流两种方式 ，监测光强和电流门槛可整定 ，根据实际运行情况 进行配置 ， ，近一步提供装置可靠性
■ 灵敏度：弧光保护系统具备频谱十倍功能 ，能够准确识别电弧光特征光谱 ，有效区分日常工作BB娱乐平台登录艾弗森中的反射阳光、照明灯光、检修用手BB娱乐平台登录艾弗森等光源 ，避免其他光源对弧光保护系统的干扰 ，提高保护装置动作的灵敏度
■ 速动型：可以选择电磁继电器和固态继电器两种出口 ，电磁继电器出口时间不超过8ms,固态继电器时间出口不超过4ms,远快于传统母线保护
■ 智能化数据接口：可选配2路以太网或2路CAN网 ，可接入GPS同步对时 ，自适应IRIG-B格式或秒脉冲方式；通讯规约支持IEC61850和IEC60870-5-103标准 ，支持数字化过程IEC61850-9-2和GOOSE高速通讯 ，满足数字化厂站需要 ，适用智能电网未来发展趋势 。
■ 机械式跳闸出口继电器 ……7ms
■ 复归时间…… 2ms
■ 电源上电后保护具备动作时间 …… 50ms
■ HSO快速跳闸出口继电器 …… 2ms
■ 机械式跳闸出口继电器…… 7ms
■ 复归时间（弧光保护段）…… 1ms
■ 复归时间（过流保护段）…… 50ms
■ 电源上电后保护具备动作时间 50ms
跳闸继电器
■ 数量……4
■ 稳定电压……250Vac/dc
■ 连续接触能力……5A
■ 0.5s接通能力……30A
■ 3s接通能力……15A
■ 控制回路速断容量……50W
■ 模拟量输入
■ 稳定电压……57.75or100vAC
■ 额定电流……5A
■ 数量……12
BB娱乐平台登录艾弗森条件
■ 正常工作温度范围……-35～+70℃
■ 运输和存储温度范围……40～+70℃
辅助电源
■ 额定电压Us……80～265Vac/dc
■ 最大允许中断时间……100ms
■ 最大功率…….5W
■ 待机电流……90mA

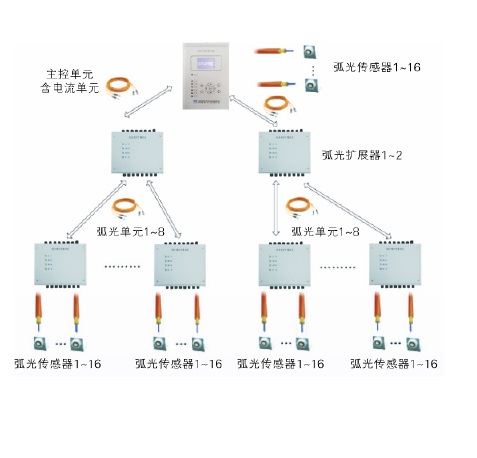

4.1 系统单元功能配置
|
型号 |
产品名称 |
功能说明 |
|
RNP870 |
数字智能弧光保护装置 |
系统的主控单元、负责输入量采集、测量、计算及逻辑判断 ，实现系统的各项保护逻辑、与站内监控系统通讯、自检及其他辅助功能 。安装在电源进线柜中 ，可就地采集3路电流信息 ，配置2路快速继电器、3路常规继电器用于系统就地跳闸或就近跳闸 |
|
RNP870-KZ |
弧光扩展器 |
弧光采用单元可用于连接弧光单元 ，每个弧光扩展器可接入16个弧光单元 ，可增加8*16=128个检测点 ，实现系统的扩展功能 |
|
RNP870-TT |
弧光传感器 |
弧光传感器 ，安装在柜内各间隔中 ，光感应元件再发生弧光故障时检测突然增加的光强 ，并通过专用光纤限号传给弧光单元或主控单元 |
主控单元功能配置介绍
|
|
RNP870-16D |
RNP870-16G |
RNP870-DKZ |
RNP870-GKZ |
|
宽范围电源输入 |
|
|
|
|
|
电流输入 |
12 |
12 |
|
|
|
电传感器数量 |
16 |
|
16 |
|
|
光纤传感器数量 |
|
16 |
|
16 |
|
跳闸输出数量 |
4 |
4 |
1 |
1 |
|
装置告警输出 |
3 |
3 |
|
|
|
开关量输出 |
1 |
1 |
|
|
|
人机界面 |
128*64 |
128*64 |
|
|
|
非易失存储器 |
|
|
|
|
|
LED指示灯 |
|
|
|
|
|
RJ45以太网接口 |
2 |
2 |
|
|
|
RS485串口 |
2 |
2 |
2 |
2 |
|
CAN通讯接口 |
1 |
1 |
1 |
1 |
