RNS200网络电力仪表
RNS183系列智能仪表
产品概述：
RNS100系列数显仪表采用交流采样技术 ，适用于高、低压配电系统的单、三相电流、电压、频率、功率及功率因数和电能等参数的测量与显示；该系列仪表可在线设置变比 ，并提供开关量输入、继电器输出及RS-485通讯等选配功能 。通讯支持RS485/Modbus通讯协议；采用高亮LED显示 ，提供多种不同的安装尺寸；广泛应用于各种高、低压配电柜 ，直接替代模拟指针式仪表 。
产品的设计遵从四化标准 ，即成本最大化、功能全面化 ，性能可靠化 ，选择自由化 。是一款开关柜厂家理想的自选产品 。产品具有以下特点：
■ 可任意设定PT/CT变比；
■ 支持开关量输入 ，继电器输出（数字型除外）；
■ 提供RS485通讯接口和MODBUS通讯协议（数字型除外）；
■ 高亮度 LED显示；
■ 卡条式安装 ，背插式端子接线设计 ，安装方便 ，接线简单；
|
技术参数 |
技术指标 |
|||
|
精度等级 |
电流、电压0.5级；功率、电能1.0级；频率：±0.05HZ |
|||
|
输 入 |
适用网络 |
单相、三相三线制、三相四线制 |
||
|
电压 |
额定值 |
AC100V、AC220V（订货请说明） |
||
|
过 载 |
持续1.2倍 ，瞬间2倍/1秒 |
|||
|
电流 |
额定值 |
AC5A或AC1A（订货请说明） |
||
|
过 载 |
持续1.2倍 ，瞬间电流10倍/1秒 |
|||
|
频率 |
45Hz ～ 55Hz |
|||
|
输 出 |
通讯 |
RS485-Modbus协议 |
||
|
开关量输入 |
AC220V/DC220V/DC110V ± 25％输入 |
|||
|
继电器输出 |
触点容量250VAC、5A ，、1A ，30VDC、5A |
|||
|
显示方式 |
可编程、切换；LED/LCD显示 |
|||
|
工作电源 |
宽 压 型 |
AC85V ～ AC265V ， DC100V ～ DC300V |
||
|
功 耗 |
小于3VA |
|||
|
绝缘强度 |
2kV(各回路之间 ，测试电压为交流有效值) |
|||
|
绝缘电阻 |
≥ 50MΩ |
|||
|
工作条件 |
BB娱乐平台登录艾弗森温度：-20℃～+70℃ |
|||
|
储存温度：-30℃～+85℃ |
||||
|
相对湿度： 5%～95% ，无凝露 |
||||

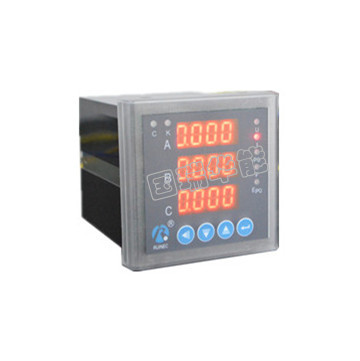

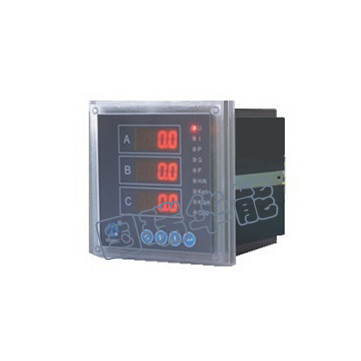

RNS183系列三相智能数显仪表 ●一直有工作性；○配置工作性；空白图片 没有此工作性
|
功能 型号 |
RNS183-I |
RNS183-U |
RNS183-V |
RNS183-P |
RNS183-W |
RNS183-Z |
RNS183-E |
||
|
实时测量 |
三相电流 |
● |
|
● |
● |
● |
● |
● |
|
|
三相电压 |
|
● |
● |
● |
● |
● |
● |
||
|
三相有功功率 |
|
|
|
● |
● |
● |
● |
||
|
三相无功功率 |
|
|
|
|
● |
● |
● |
||
|
三相视在功率 |
|
|
|
|
|
● |
● |
||
|
三相功率因数 |
|
|
|
● |
|
● |
● |
||
|
整体概率（二相） |
|
|
● |
|
|
● |
● |
||
|
电能 |
三相有功电能 |
|
|
|
|
● |
|
● |
|
|
三相无功电能 |
|
|
|
|
● |
|
● |
||
|
选择装配项 |
C |
Modbus/RS485 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
K |
2路开关量输入 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
|
J |
2路继电器输出 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
|
显示 方式 |
数码管显示（LED） |
● |
● |
● |
● |
● |
● |
● |
|
|
液晶屏显示（LCD） |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||
|
外形 |
48方形 |
○ |
○ |
|
|
|
|
○ |
|
|
72方形 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||
|
96方形 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||
说明：1、当选择48形仪表时 ，选配项中开入量与继电器输出按1路配置（两则智能任选其一）；其余按两路配置 。

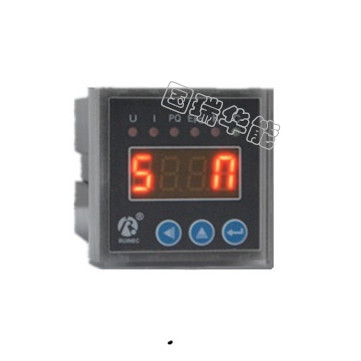

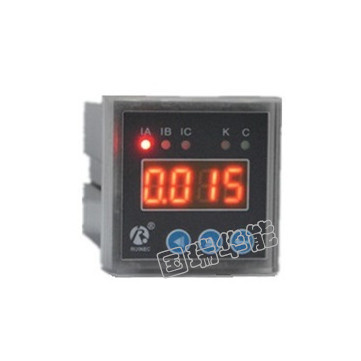

RNS181系列单相智能仪表 ●当下的基本作用；○加配基本作用；空白图片 暂无基本作用
|
功能 型号 |
RNS181-I |
RNS181-U |
RNS181-V |
RNS181-P |
RNS181-W |
RNS181-Z |
RNS181-E |
||
|
实时测量 |
单相电流 |
● |
|
● |
● |
● |
● |
● |
|
|
单相电压 |
|
● |
● |
● |
● |
● |
● |
||
|
单相有功功率 |
|
|
|
● |
● |
● |
● |
||
|
单相无功功率 |
|
|
|
|
● |
● |
● |
||
|
单相视在功率 |
|
|
|
|
|
● |
● |
||
|
单相功率因数 |
|
|
|
● |
|
● |
● |
||
|
系统频率（单相） |
|
|
● |
|
|
● |
● |
||
|
电能 |
单相有功电能 |
|
|
|
|
● |
|
● |
|
|
单相无功电能 |
|
|
|
|
● |
|
● |
||
|
选配项 |
C |
Modbus/RS485 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
K |
开关量输入 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
|
J |
继电器输出 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
|
显示 方式 |
数码管显示（LED） |
● |
● |
● |
● |
● |
● |
● |
|
|
液晶屏显示（LCD） |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||
|
外形 |
48方形 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
|
48槽形 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||
|
72方形 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||
说明：1、当选择48形智能仪表时 ，开关量和继电器输出按1路配置 ，其余按2路配置 。
